● 典型方案
金屬鎧裝中置式空氣絕緣開關柜 接地開關具關合額定短路電流能力
符合GB3906中LSC2B-PM要求 結構緊湊，柜寬僅550mm
抗內部故障電弧等級為IAC AFLR 顯著減小安裝基礎尺寸
配置Vmax真空斷路器 方案齊全，經濟實惠
閉門操作可移開部件 ABB開關柜家庭新成員
● 技術參數
|
額定電壓
|
[KV]
|
12
|
12
|
12
|
17.5
|
|
|
絕緣等級
|
[kV]
|
12/28/75
|
12/28/75
|
12/28/75
|
17.5/28/75
|
|
|
額定短時耐受電流（1）
|
[kA/3s]
|
...31.5
|
...31.5
|
...31.5
|
...31.5
|
|
|
額定峰值耐受電流
|
[kA]
|
...80
|
...80
|
...80
|
...80
|
|
|
內部燃弧耐受電流
|
[kA/1s]
|
...31.5
|
...31.5
|
...31.5
|
...31.5
|
|
|
主母線額定電流（2）
|
[A]
|
...4000
|
...4000
|
...4000
|
...4000
|
|
|
分支母線額定電流
|
[A]
|
...1250
|
...1250
|
1600-2000
|
...1250
|
|
|
試驗依據標準
|
|
IEC標準
|
GB標準
|
GB標準
|
IEC標準
|
|
|

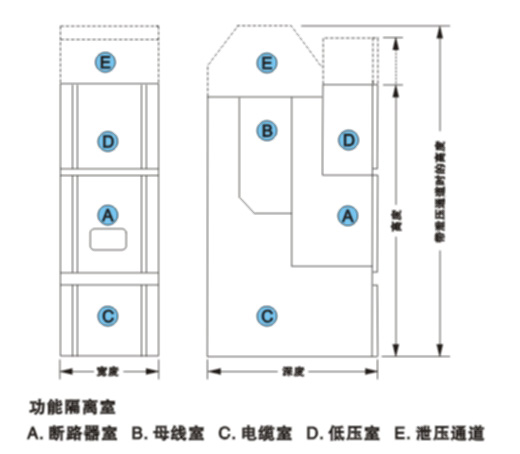

標準柜外形尺寸
|
 |
H[mm]
|
2200...2675
|
2200...2675
|
2200...2675
|
2200...2675
|
|
W[mm]
|
550/650
|
550/650
|
650
|
550/650
|
||
|
D[mm]
|
1340
|
1340
|
1340
|
1340
|
||
|
可配置
|
真空斷路器
|
|
•
|
•
|
•
|
•
|
|
接地開關
|
|
•
|
•
|
•
|
•
|
|
|
計算機接口
|
|
•
|
•
|
•
|
•
|
|
|
互感器
|
|
•
|
•
|
•
|
•
|
|
?。?）1600-2000A柜可承受短時耐受電流31.5kA/4S
?。?）與其它Unigear柜拼合時主母線電流可達4000A.
